En un post anterior hablamos de las roscas BSP paralelas (cilíndricas) o roscas “Gas” (G), que son las que rmmcia produce en su sección estándar de racorería y accesorios de unión para tubo y tubería roscada, en base a la norma ISO 228-1.

Este tipo de rosca Whitworth o BSP, se convirtió en el estándar británico desde mediados del siglo XIX. Un par de décadas más tarde en Estados Unidos se desarrolló la rosca NPT (National Pipe Thread). William Sellers, importante ingeniero mecánico y hombre de negocios la diseñó y presentó en 1864 en una reunión como miembro del Franklin Institute. En pocos años la adoptaron las principales compañías ferroviarias y se utilizó en todas las obras públicas estatales, tomando el nombre de Sellers Thread o Franklin Institute Systems, siendo ahora el tipo más utilizado en Estados Unidos y también Canadá.

Se diferencia de la rosca BSP en que el ángulo del diente de rosca es de 60º en lugar de 55º y las aristas son más pronunciadas. También hay diferencias en el paso, en alguna de las medidas. Por ejemplo, en la rosca BSP de pulgada, el paso es de 11 hilos por pulgada, mientras que en la NPT de pulgada es de 11,5 hilos.

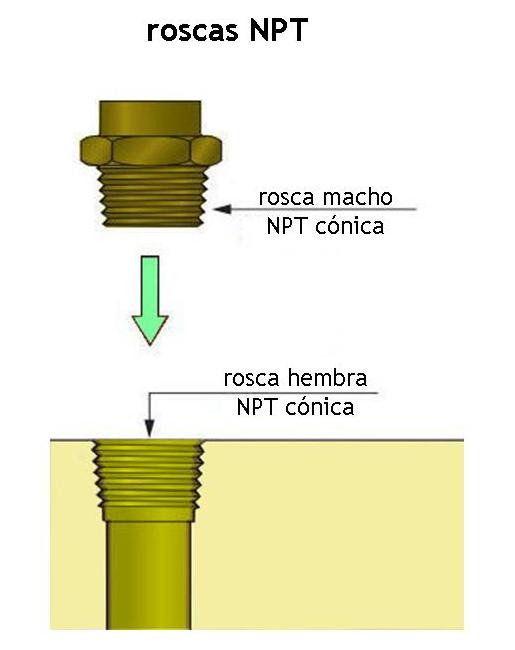

Las roscas NPT son cónicas (conicidad 1º 47’), aunque existen algunas variantes en formato cilíndrico.

  • NPT (National Pipe Thread): La designación de la rosca consta de las siglas NPT, el diámetro – nominal del tubo- y el paso – expresado en nº de hilos de rosca por pulgada. La especificación de la rosca NPT se recoge en la norma ANSI B1.20.1, que sustituyó a la original ANSI B2.1 en 1973.  La rosca NPT requiere del uso de un producto sellante, como cinta de PTFE por ejemplo. Ejemplo: 3/8 - 18 NPT indica rosca tipo NPT, para tubo de 3/8 y paso 18 hilos por pulgada.
  • NPTF (Dryseal Pipe Threads, la “f” hace referencia a fuel, combustible en inglés): es una rosca derivada de la NPT. Comparte con la NPT los mismos diámetros, hilos por pulgada y conicidad. Se diferencia de la NPT en la medida de crestas y fondos de rosca, que hace que interfieran mutuamente en el momento del apriete de la rosca. De esta manera se consigue una unión estanca, sin necesidad de sellantes.  La designación de la rosca consta de las siglas NPTF, el diámetro nominal, el paso y la clase (1 ó 2). La especificación de la rosca NPTF se recoge en la norma ANSI B20.3, que sustituyó a la original ANSI B2.2 en 1973.  La especificación de los calibres para verificar la rosca NPTF queda recogida en la norma ANSI B.20.5. Ejemplo: 1/8 - 27 NPTF-1, que indica rosca tipo NPTF, diámetro de 1/8”, paso 27 hilos por pulgada y clase 1.

ANSI B1.20.1 Rosca cónica - Ángulo de rosca de 60º - Ángulo cónico de 1º47”

Encontramos otros estándares norteamericanos:

  • NPSC American Standard Straight Coupling Pipe Thread
  • NPTR American Standard Taper Railing Pipe Thread
  • NPSM American Standard Straight Mechanical Pipe Thread
  • NPSL American Standard Straight Locknut Pipe Thread

En rmmcia fabricamos también roscas de tipo cónico bajo petición del cliente, según norma ISO 7-1 u otras, como la norma americana NPT (National Pipe Thread). Si necesita una fabricación a medida siguiendo estas especificaciones, no dude en ponerse en contacto con nosotros.

Para más información técnica puede consultarnos o referirse directamente a la normativa.
